概述

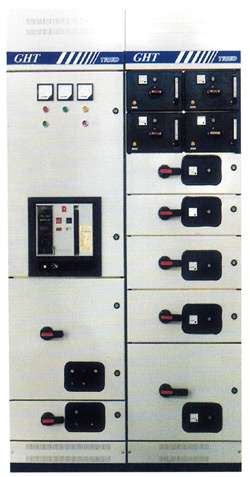

GHT低压开关柜是全部国产化，经济型、通过型式试验的低压成套开关设备和控制设备。它适用于3150A以下各级电网：
作为动力中心和主配电装置
作为马达控制中心
作为分配电装置
作为无功功率补偿装置
GHT低压开关柜的优点
所有类型的柜体（进线柜、馈电柜、无功功率补偿、软起动柜）可连接同一水平母线。柜体及抽屉单元模数结构，可灵活方便进行配置和组合。抽屉单元由阻燃型工程塑料注塑的零件装配而成，保证抽屉单元尺寸精度。在一柜体中实现固定安装和抽屉式混装。垂直母线与水平母线的连接及每相水平母线之间的连接均用特殊的压块连接，水平母线不需钻孔，可在现场方便安装。
方案设计选用CW1空气断路器，CM1z塑壳断路器均为智能型断路器，无功动态补偿柜中的JKLD2控制器及软起动柜的控制单元都具有故障自诊断和通讯功能，实现整个配电系统监控。

主要技术参数
标准与技术规范　　　　　　通过型式试验的低压成套开关　　　　　　　　IEC439-1.1992
设备和控制设备（TTA)　　　　　　　　　　　GB7251-1-1997
正常使用条件　　　　　　　按GB7251.1-1997中6. 1的规定
电气间隙与爬电距离　　　　额定冲击耐受电压（Ump）　　　　　　　　　 8kV
安装类别　　　　　　　　　　　　　　　　　Ⅲ Ⅳ
污染等级　　　　　　　　　　　　　　　　　3
工频耐压（1min）　　　　　　　　　　　　　3000V
额定工作电压（Ui）　　　　380V　660V
额定绝缘电压（Ue）　　　　800V
额定频率　　　　　　　　　交流50Hz（60Hz）
水平母线　　　　　　　　　额定电流　　　　　　　　　　　　　　　 　1000A 1600A 2000A 2500A 3150A
额定短时耐受电流（Icw）　　　　　　　　　30kA　50kA　80kA
额定峰值耐受电流（Ipk）　　　　　　　　　60kA　105kA 176kA
垂直母线　　　　　　　　　额定电流　　　　　　　　　　　　　　　 　630A　800A　1000A 1250A
额定短时耐受电流（Icw）　　　　　　　　　30kA　50kA　80kA
额定峰值耐受电流（Ipk）　　　　　　　　　63kA　105kA 176kA
各种器件额定值　　　　　　抽屉单元一次触头接插件额定电流　 　　　　100A　250A　400A 630A
抽屉单元辅助电路触头接插件额定电流　　 　16A
静态无功功率补偿柜单台***大补偿功率　　　 240Kvar
动态无功功率补偿柜单台***大补偿功率　　 　427.5Kvar
电动机软起动可控电机功率　　　　　　　　 30～315kW
外壳防护等级　　　　　　　　　　　　　　　　　　　　　　　　 　　　IP30-IP40
